Autodesk Revit怎么导入cad图纸?想必很多小伙伴都不是很清楚，下面小编给大家整理了相关步骤介绍，感兴趣的小伙伴不要错过哦!

Autodesk Revit怎么导入cad图纸?Autodesk Revit导入cad图纸方法

1.插入多个Revit模型的四种方式，及使用eTransmit插件管理链接文件

2.地点和坐标的常见概念

3.获取坐标，发布坐标及高程

4.共享坐标在实际项目里的综合应用

下面为大家讲解插入多个Revit模型的四种方式，及使用eTransmit插件管理链接文件的方法!

插入2DCAD

当DWG文件为常见的二维平面图纸时，我们可以通过链接CAD(LinkCAD)或者导入CAD(ImportCAD)的方法引入到Revit模型中。

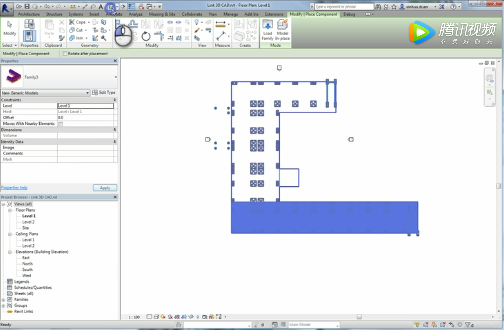

方法一：链接CAD

Revit里的CAD模型和原始的CAD仍然保持关联。当原始CAD修改后，只需打开管理链接，选择对应的CAD重新载入(Reload)即可。需要注意这是一种被动关联，如果你没有选择重新载入，仅刷新Revit模型不会自动载入新的CAD。

方法二：导入CAD

当你选择导入CAD时，Revit里面CAD模型和原CAD模型的关联在导入成功那一刻就断开了，即便你在CAD模型里做了更新，这些修改也不会同步到Revit。若要将这些修改更新到Revit中，只能将原CAD模型删除，重新导入。并且打开管理链接也找不到这种方式载入的CAD。这种方式主要用在将成熟完善的节点做法，从CAD导入到Revit中。导入CAD有一种快捷方式，直接将文件夹中的CAD模型拖入到Revit模型中。

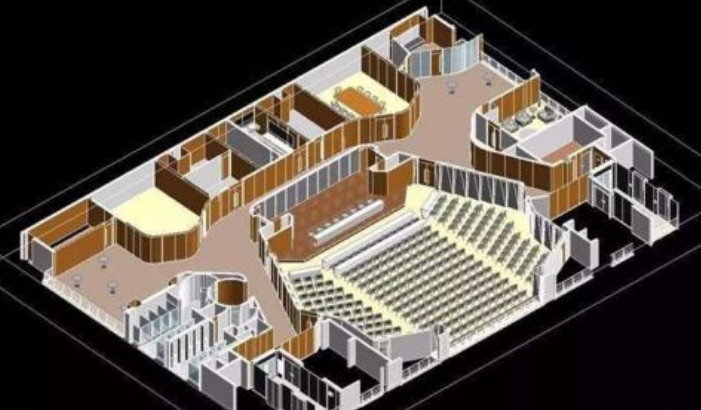

插入3DCAD(例如从Plant3D或者Civil3D输出模型)

将3DCAD图形载入Revit，可以采用定义Revit的族/体量(Mass)手动载入方式或DWGSyncforRevit插件的方式。

方法三：定义Revit的族/体量

为什么要将CAD模型定义为族呢?主要是可以将它指定为相关的类别，不同的类别在Revit里对应着不同的平面及立面切割及显示方式。将3DCAD模型指定为通用族(GenericFamily)载入Revit模型后，当创建一个新的楼层时，Revit自动生成的平面里包含了3DDWG模型的图形信息。当然你要可以指定对应Revit类别的剖切面及投影面的填充方式。

方法四：使用DWGSyncforRevit插件

手动载入手动方法相对繁琐，AutodeskLab里有一款雏形(Beta)阶段的产品DWGSyncforRevit，这是一个免费的插件。

使用DWGSyncforRevit插件，可以一键自动进行上述步骤(DWGImport);如果有新的CAD文件，使用DWGSync命令，即可更新3DDWG文件。这种方式特别适合多单位配合，例如项目里部分是Revit模型，部分是Civil3D，Plant3D模型。
